hwtsvg-g动静态协同型无功补偿装置是将高压静止无功发生器svg和无源fc补偿支路相结合,从而解决fc不能连续无功补偿以及大容量svg运行高成本的问题。该装置采用统一协调控制,其中fc实现容性无功的大容量分级调节,svg用以实现感性无功和容性无功快速连续调节,控制系统能有效分配补偿容量,从而实现容量段内的动态补偿。
销售热线:0551-65665800/13605511430
服务q q:840354005
  • 产品介绍
  • 产品概述


    hwtsvg-g动静态协同型无功补偿装置是将高压静止无功发生器svg和无源fc补偿支路相结合,从而解决fc不能连续无功补偿以及大容量svg运行高成本的问题。该装置采用统一协调控制,其中fc实现容性无功的大容量分级调节,svg用以实现感性无功和容性无功快速连续调节,控制系统能有效分配补偿容量,从而实现容量段内的动态补偿。

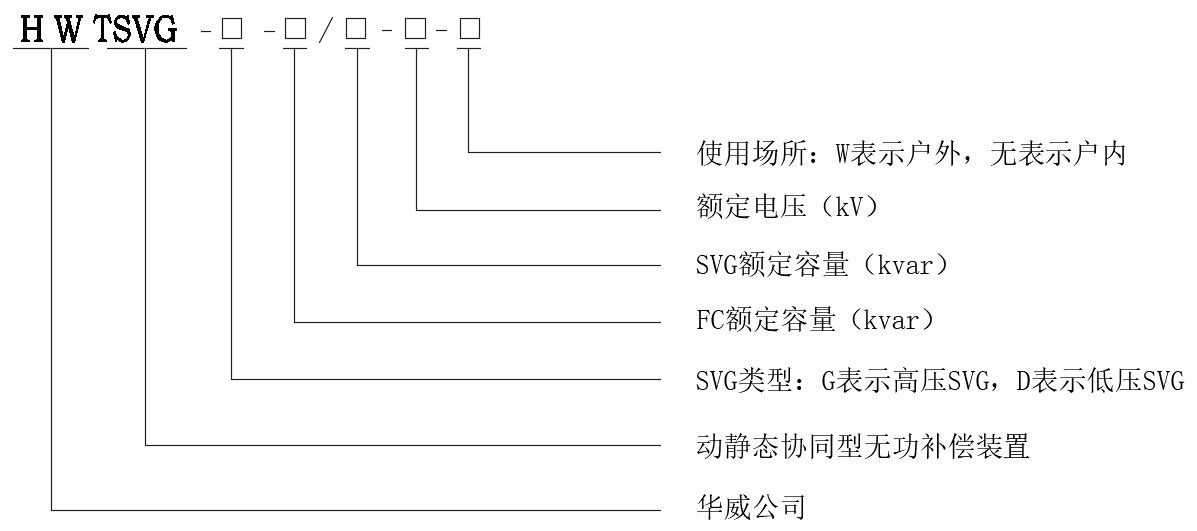

    型号说明

    技术参数



    额定电压:6kv、10kv、35kv

    额定频率:50 hz

    电压采样:三相电压,交流100v

    电流采样:三相电流,交流 0~5 a

    fc容量: 1000~8000kvar

    svg容量:1000/2000kvar或根据项目适配

    响应时间:响应时间≤5ms

    调节方式:容性、感性自动连续平滑调节

    fc支路数:≤8路

    采样控制:单母线单采单控

    保护功能:过压、欠压、过流、速断、零序电压及svg功率单元过压、驱动故障、过流、高温、系统电源异常等保护;

    使用环境:环境温度-25℃ ~ 40℃、海拔 ≤2000米、空气湿度 95%(25℃时)、周围空气没有明显的粉尘、腐蚀性或可燃性气体、水蒸气或盐雾的污染;

    适用场景:适用于电力、冶炼、化工、煤矿、轧机、电弧炉、高压电机泵站、地铁、电气化铁路等谐波含量较大、负荷波动快速以及低负荷时线路充电功率的补偿。




    功能特



    动态调节:装置电容器固定或分组接入,通过svg实现无功补偿容量段内连续动态调节,响应速度快,补偿效果好;

    滤波功能:针对背景谐波情况,可设置滤波支路同时向系统提供容性无功,有效滤除系统谐波,保证系统安全可靠运行;

    运行成本:具有前期投入小、运行损耗及运维成本低的特点;

    安全可靠:解决fc支路频繁投切导致的操作过电压和投切涌流问题,采用支路保护,避免保护死角;

    适用性强:可用在新建变电站项目,也可利用变电站原有固定补偿电容器,加装svg后,即可实现自动补偿功能。

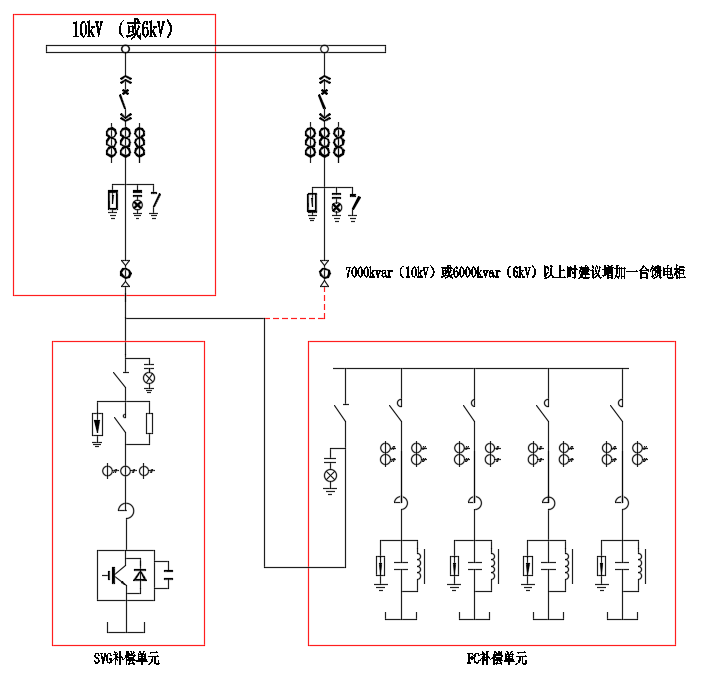

    一次系统图

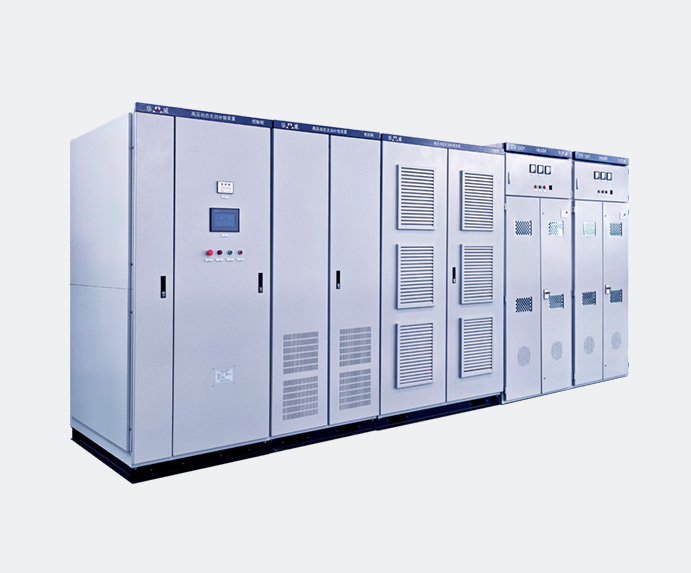

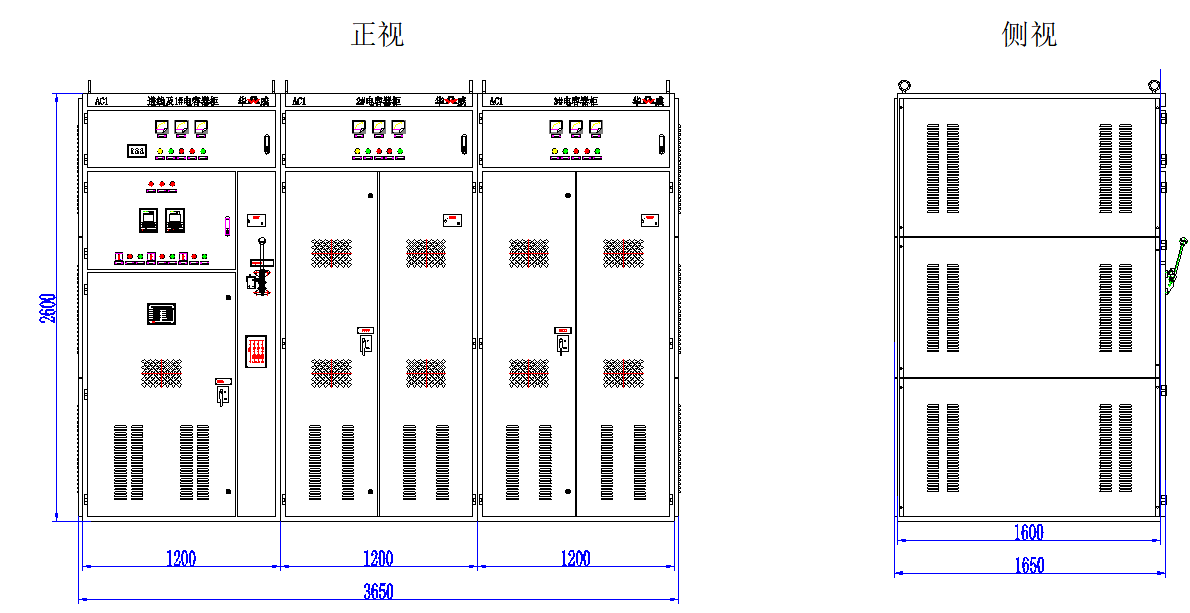

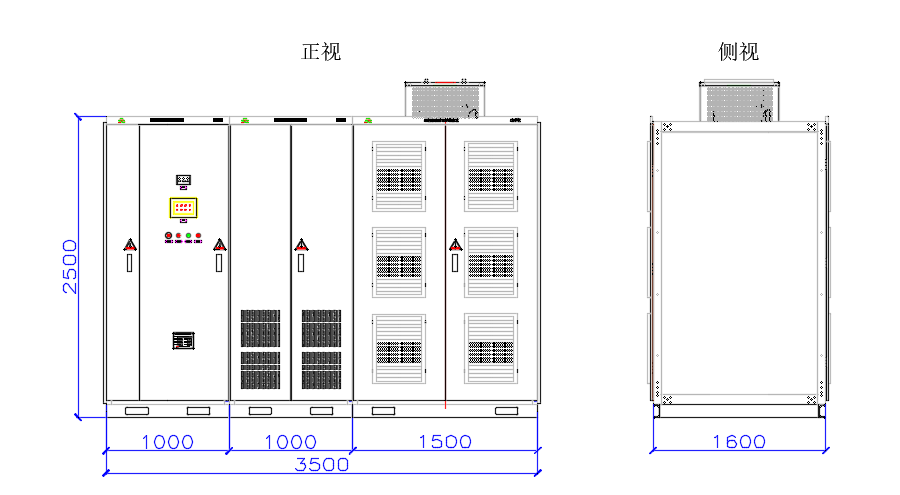

    产品外形图




    产品选型


    产品型号

    额定电压(kv)

    额定容(kvar)

    电容分组 (kvar)

    柜式外形尺寸

    (mm*深mm*高mm)

    hwtsvg-g-/-10

    10

    2000

    fc(1000) svg(1000)

    fc(1250mm*1600mm*2500mm) svg(3500mm*1600mm*2500mm)

    3000

    fc(1000 1000) svg(1000)

    fc(2450mm*1600mm*2500mm) svg(3500mm*1600mm*2500mm)

    4000

    fc(2000) svg(2000)

    fc(2250mm*1600mm*2500mm) svg(3500mm*1600mm*2500mm)

    5000

    fc(1000 2000) svg(2000)

    fc(2450mm*1600mm*2500mm) svg(3500mm*1600mm*2500mm)

    6000

    fc(2000 2000) svg(2000)

    fc(3450mm*1600mm*2500mm) svg(3500mm*1600mm*2500mm)

    7000

    fc(1000 2000 2000) svg(2000)

    fc(3650mm*1600mm*2500mm) svg(3500mm*1600mm*2500mm)

    8000

    fc(2000 2000 2000) svg(2000)

    fc(4650mm*1600mm*2500mm) svg(3500mm*1600mm*2500mm)

    9000

    fc(1000 2000 2000 2000) svg(2000)

    fc(4850mm*1600mm*2500mm) svg(3500mm*1600mm*2500mm)

    10000

    fc(2000 2000 2000 2000) svg(2000)

    fc(5850mm*1600mm*2500mm) svg(3500mm*1600mm*2500mm)

    说明:1、设备中的无源fc补偿支路柜体尺寸可根据用户现场实际情况调整;

    2、客户如有特殊需求,如电压等级不同,请于我司联系,我司竭诚为您服务。
