hwvkc电压调节型无功自动补偿装置采用电容器固定接入,通过改变其端电压从而改变电容器组补偿容量。
销售热线:0551-65665800/13605511430
服务q q:840354005
  • 产品介绍
  • 产品概述



    hwvkc电压调节型无功自动补偿装置采用电容器固定接入,通过改变其端电压从而改变电容器组补偿容量。根据q=wcu²原理,电容器不变,端电压从100%un降到50% (或40%、60%)un, 其输出容量就可在100%~25%(或16%、36%)xqn下进行调节,改变电压调节级差就可以改变容量调节级差。装置主要包括高压隔离开关、电压调节器干式或油式、串联电抗器、高压并联电容器、放电线圈、避雷器、补偿控制器、有载分接开关控制器等二次器件及其附属设备。

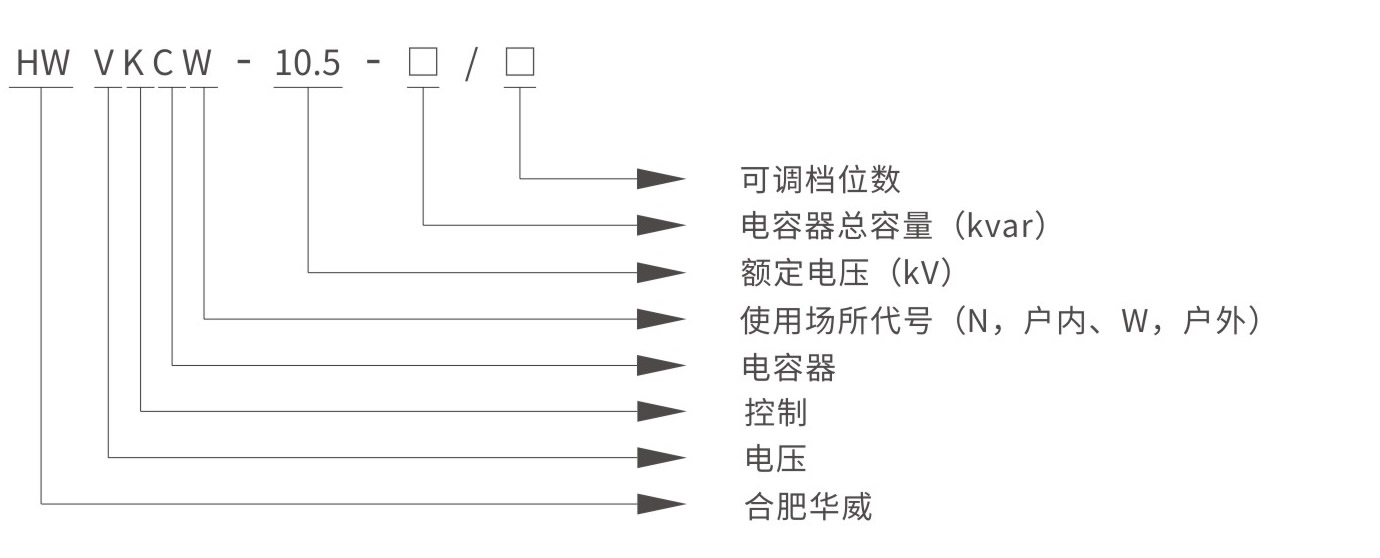

    型号说明

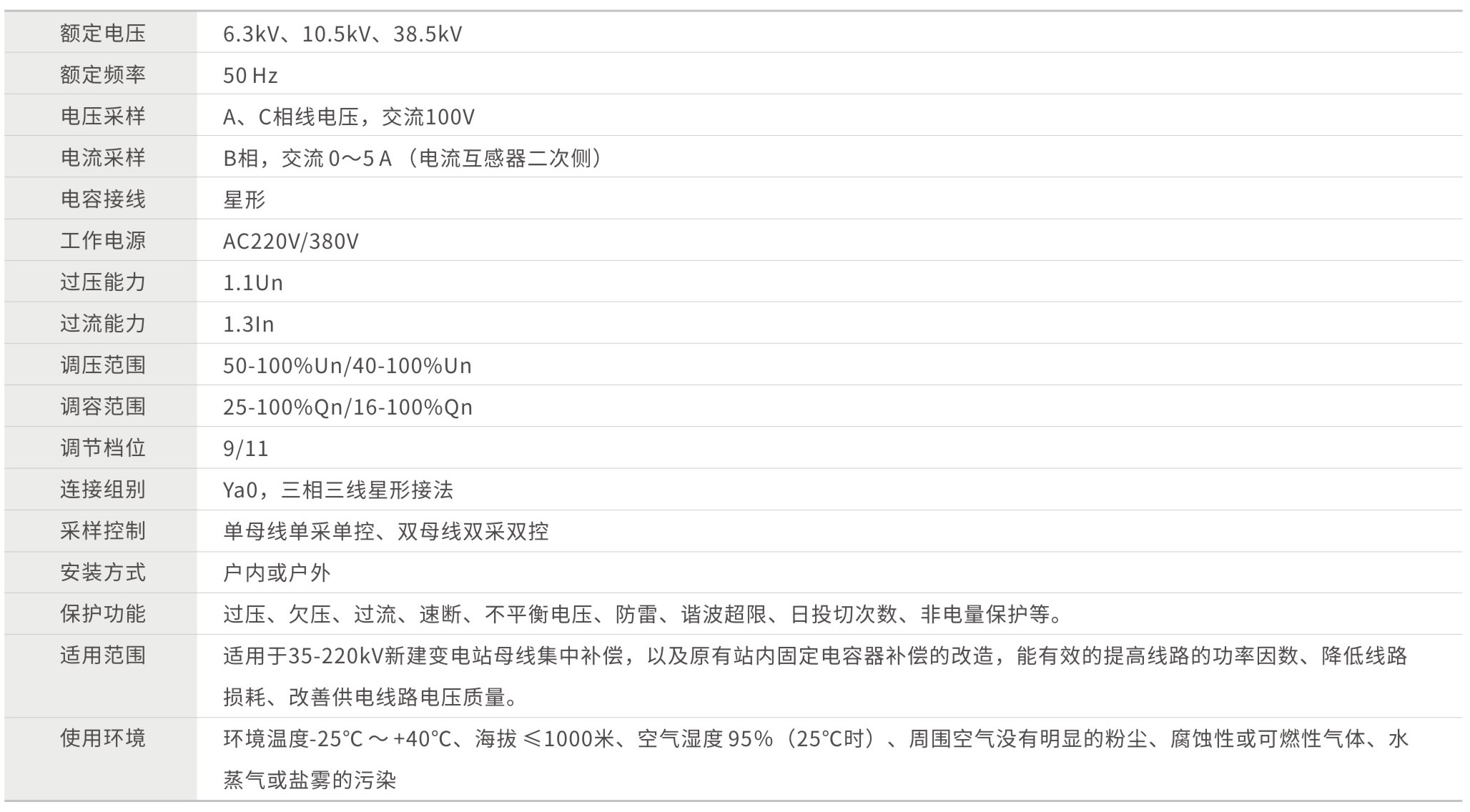

    技术参数


    功能特点



    精细调节:装置电容器固定接入,不采用投切电容方式调节无功,通过电压调节器改变电容器端电压来调节无功输出;

    无充放电:电容器永远在线解决电容器运行中投切引起的充放电问题,调节可以随系统无功变化随时进行;

    无过电压:电压调节器在调节过程中无过电压存在,可以保证电容器安全,延长其使用寿命;

    抑制涌流:电容器采用合适的低电压合闸,有效降低电容器合闸涌流对系统及电容器本身的冲击;

    安全可靠:自动识别档位信号,调取不同档位的电流定值参数,避免保护死角;

    适用性强:可用在新建变电站项目,也可利用变电站原有固定补偿电容器,加装电压调节器后,即可实现自动补偿功能。

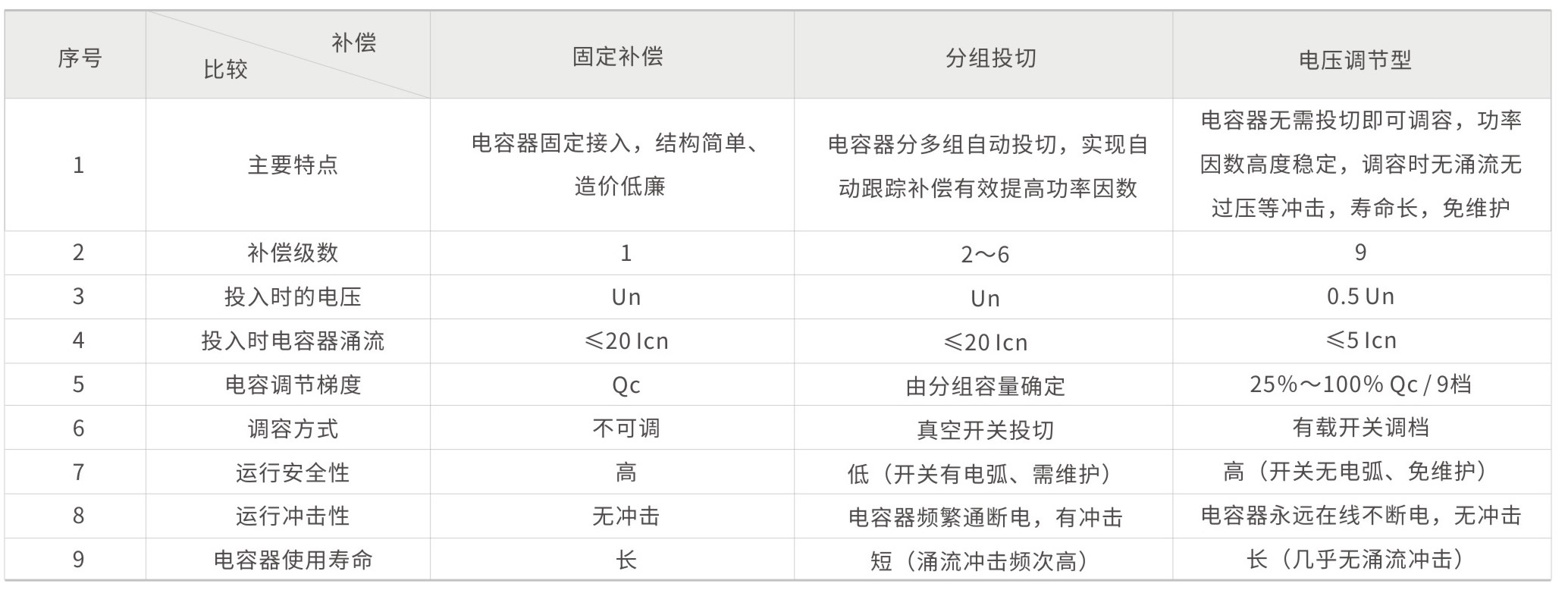

    性能比较

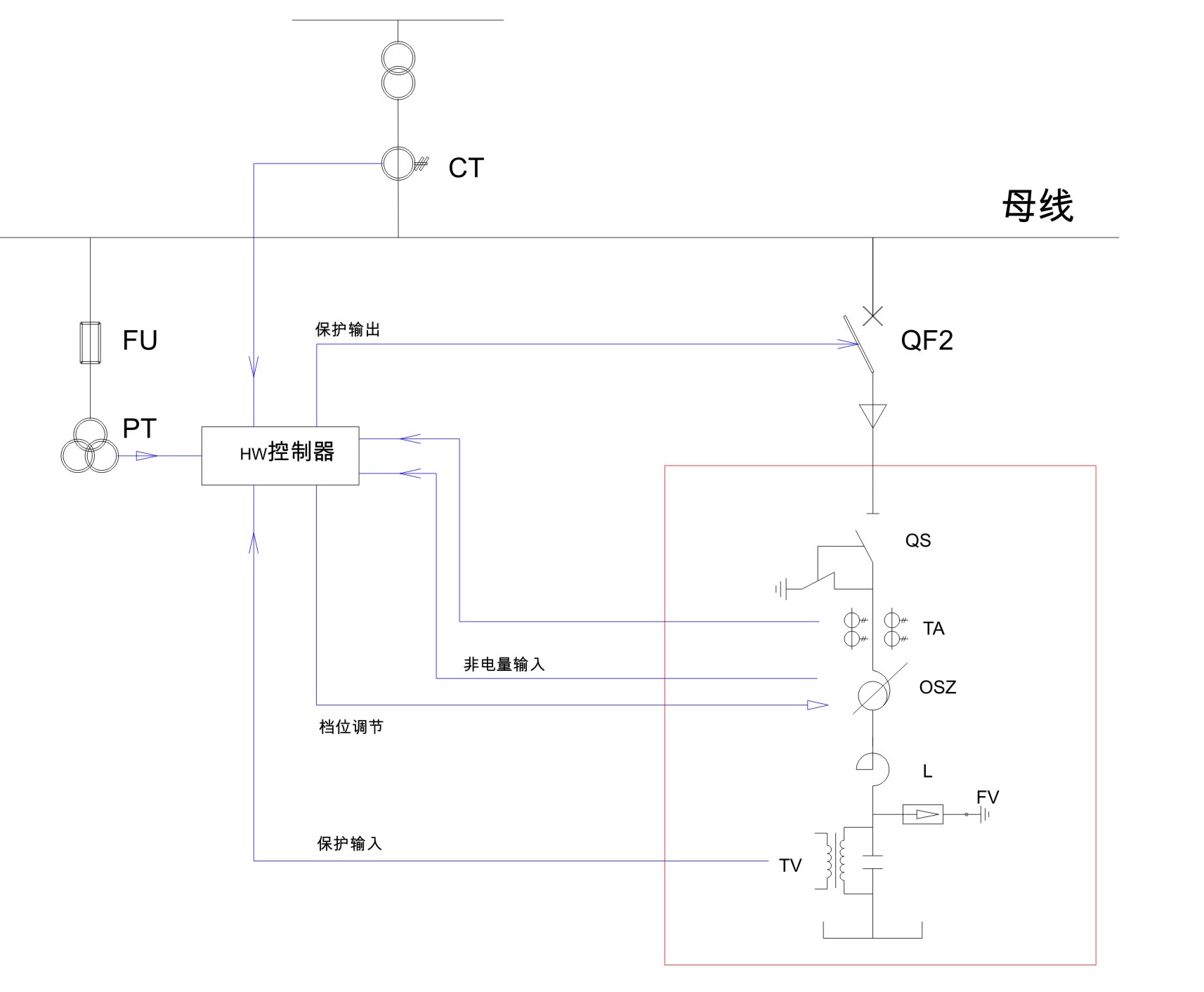

    一次系统图

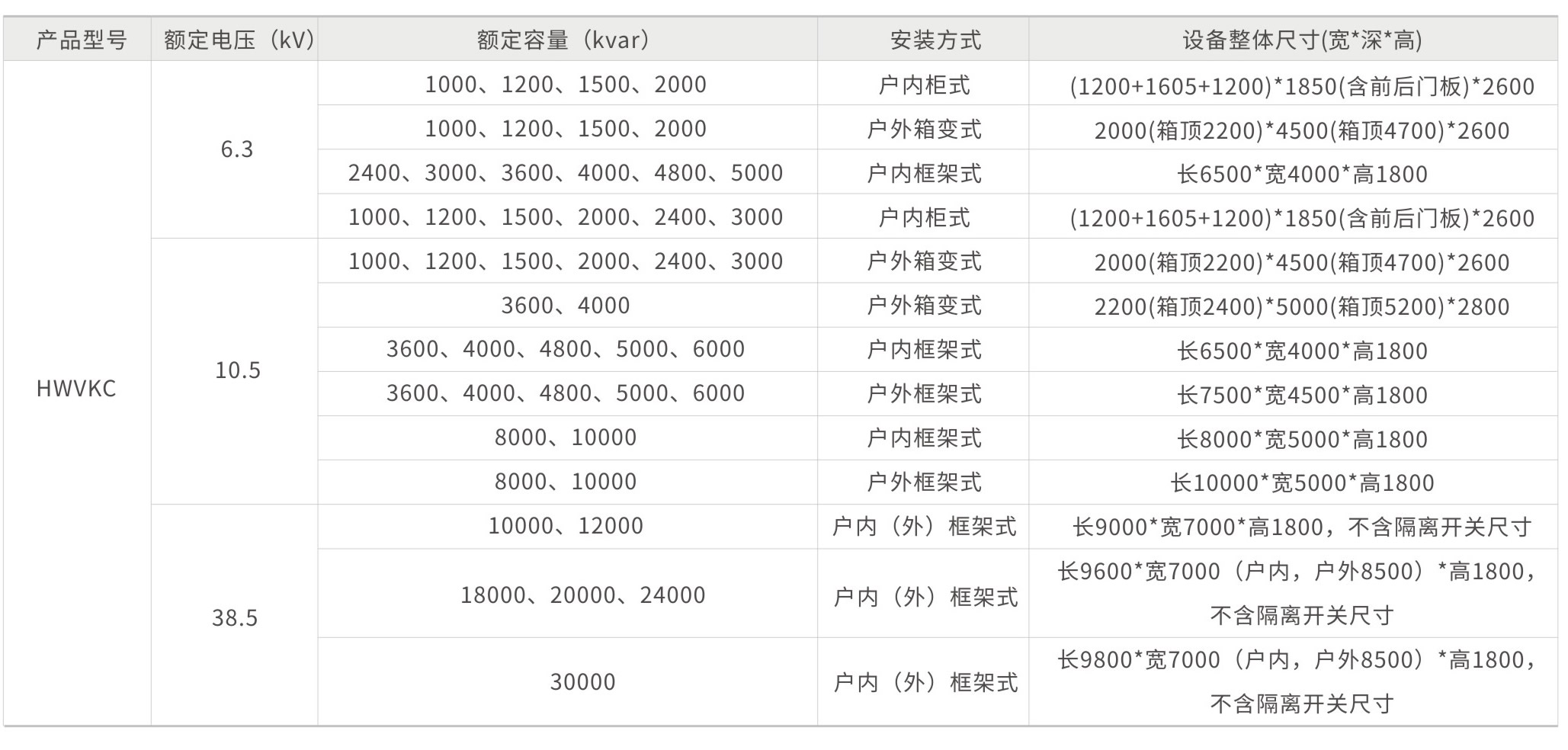

    产品选型

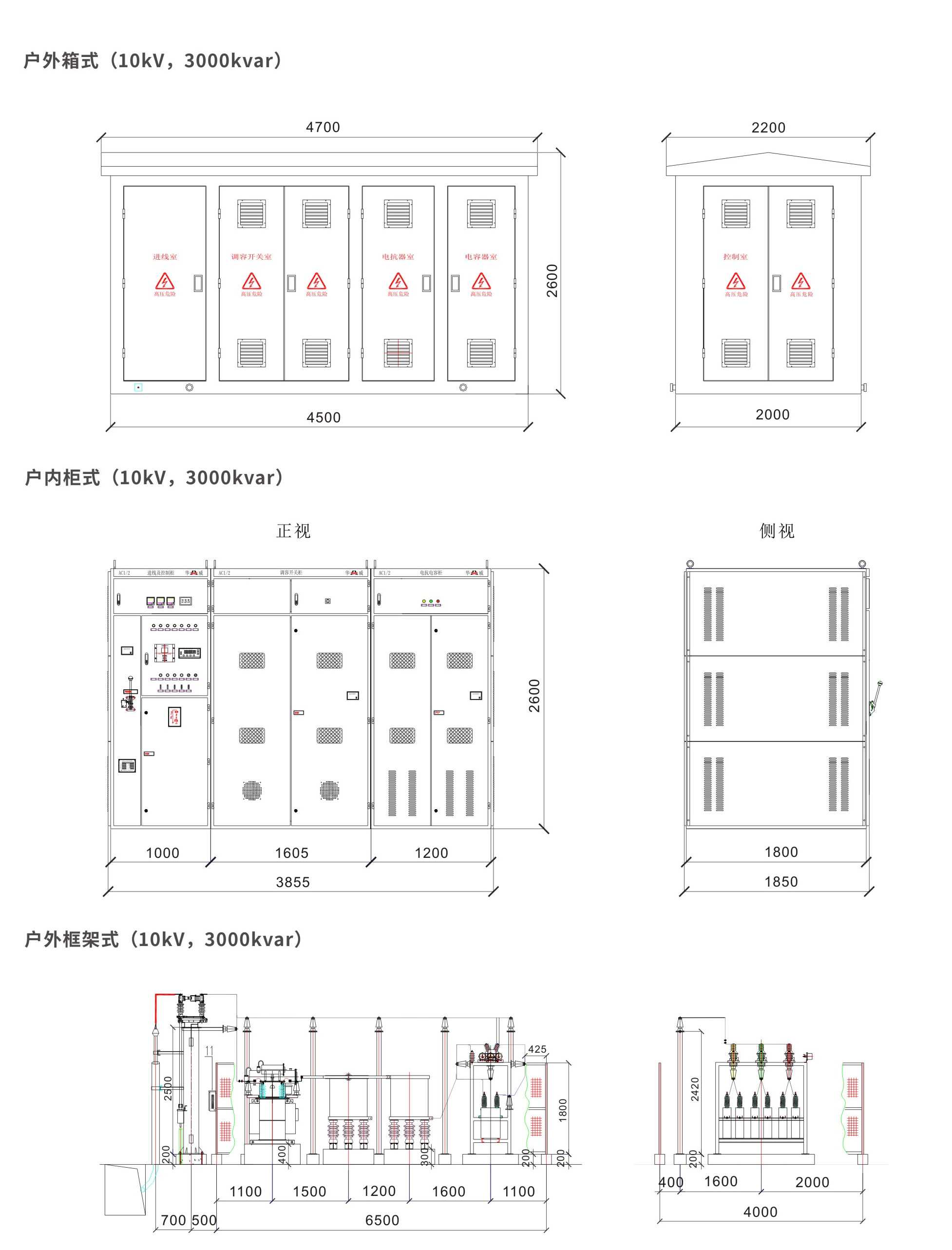

    外形示意图
