hwmsvc系列高压动态无功补偿装置采用滤波补偿支路(fc)配合磁控式电抗器(mcr)的方式,fc滤波支路滤除系统中特征频次的谐波,并补偿基波容性无功。当系统无功过剩时,滤波补偿支路发出的容性无功由电抗器吸收;当缺乏无功时,电抗器容量减小,由电容提供容性无功。
销售热线:0551-65665800/13605511430
服务q q:840354005
  • 产品介绍
  • 产品介绍


    hwmsvc动态无功补偿装置采用滤波补偿支路(fc) 配合磁控式电抗器(mcr) 的方式,fc 滤波支路滤除系统中特征频次的谐波,并补偿基波容性无功。当系统无功过剩时,滤波补偿支路发出的容性无功由电抗器吸收;当缺乏无功时,

    电抗器容量减小,由电容提供容性无功。

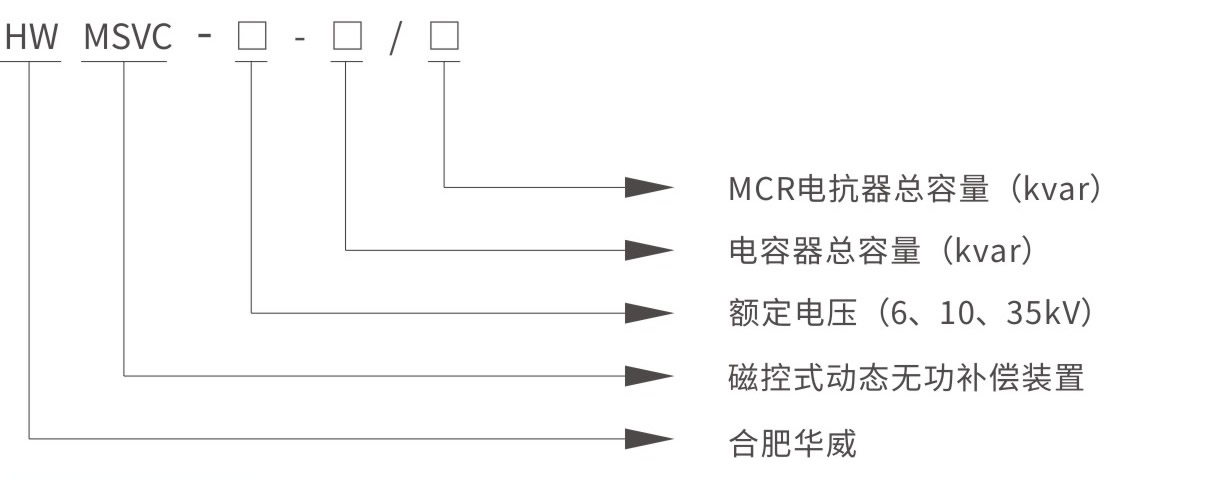

    型号说明


    功能特点


    动态调节:装置电容器固定接入,通过mcr实现无功补偿容量连续动态调节,响应速度快,补偿效果好;

    无充放电:电容器无需频繁投切,解决电容器运行中投切引起的充放电问题;

    滤波功能:针对背景谐波情况,滤波支路串联合适的电抗器,有效滤除系统谐波,保证系统安全可靠运行;

    无过电压:电容器长期在线无过电压存在,可以保证电容器安全,延长其使用寿命;

    安全可靠: fc采用支路保护,避免保护死角;

    适用性强:可用在新建变电站项目,也可利用变电站原有固定补偿电容器,加装mcr后,即可实现自动补偿功能。

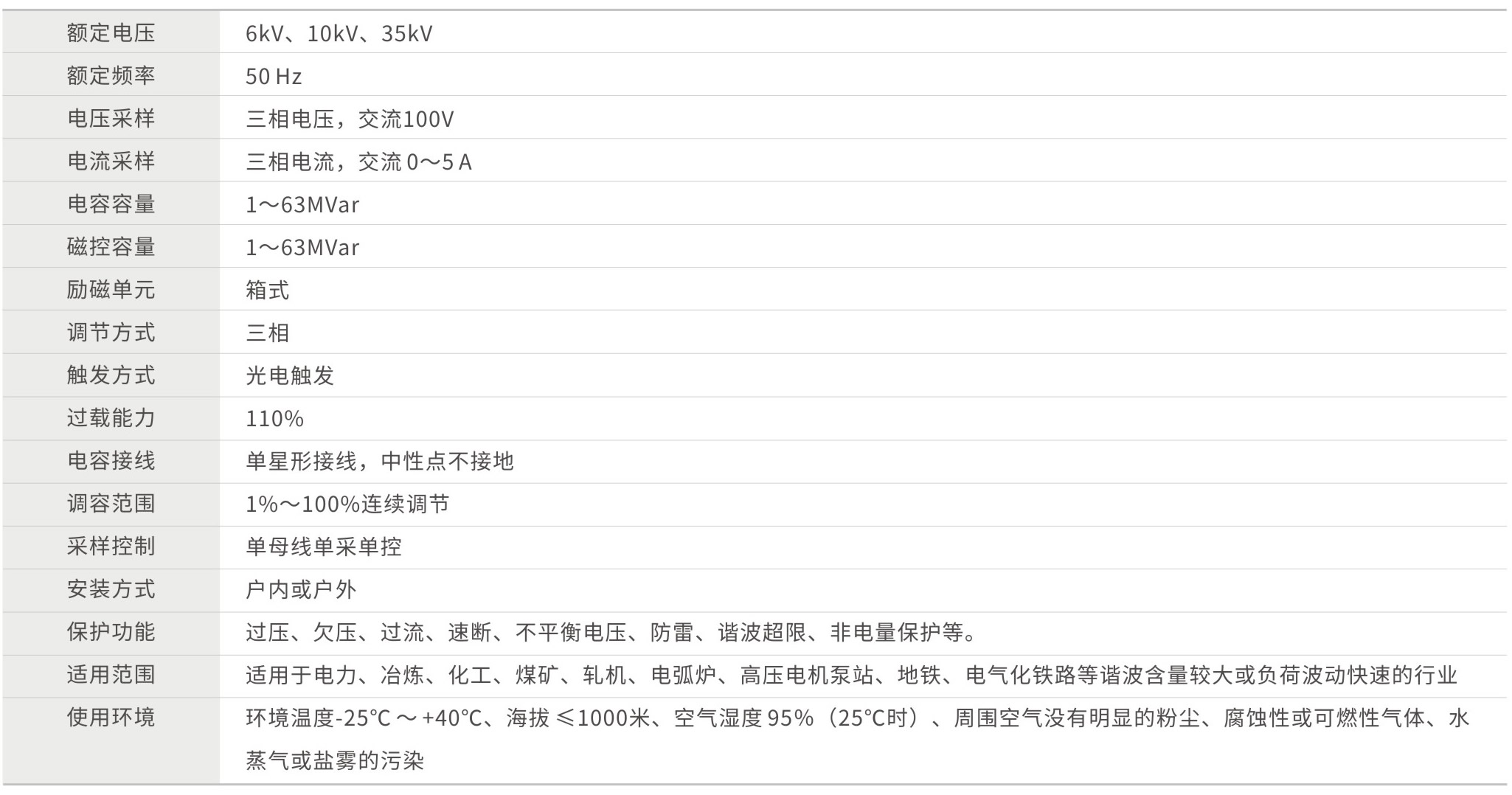

    技术参数

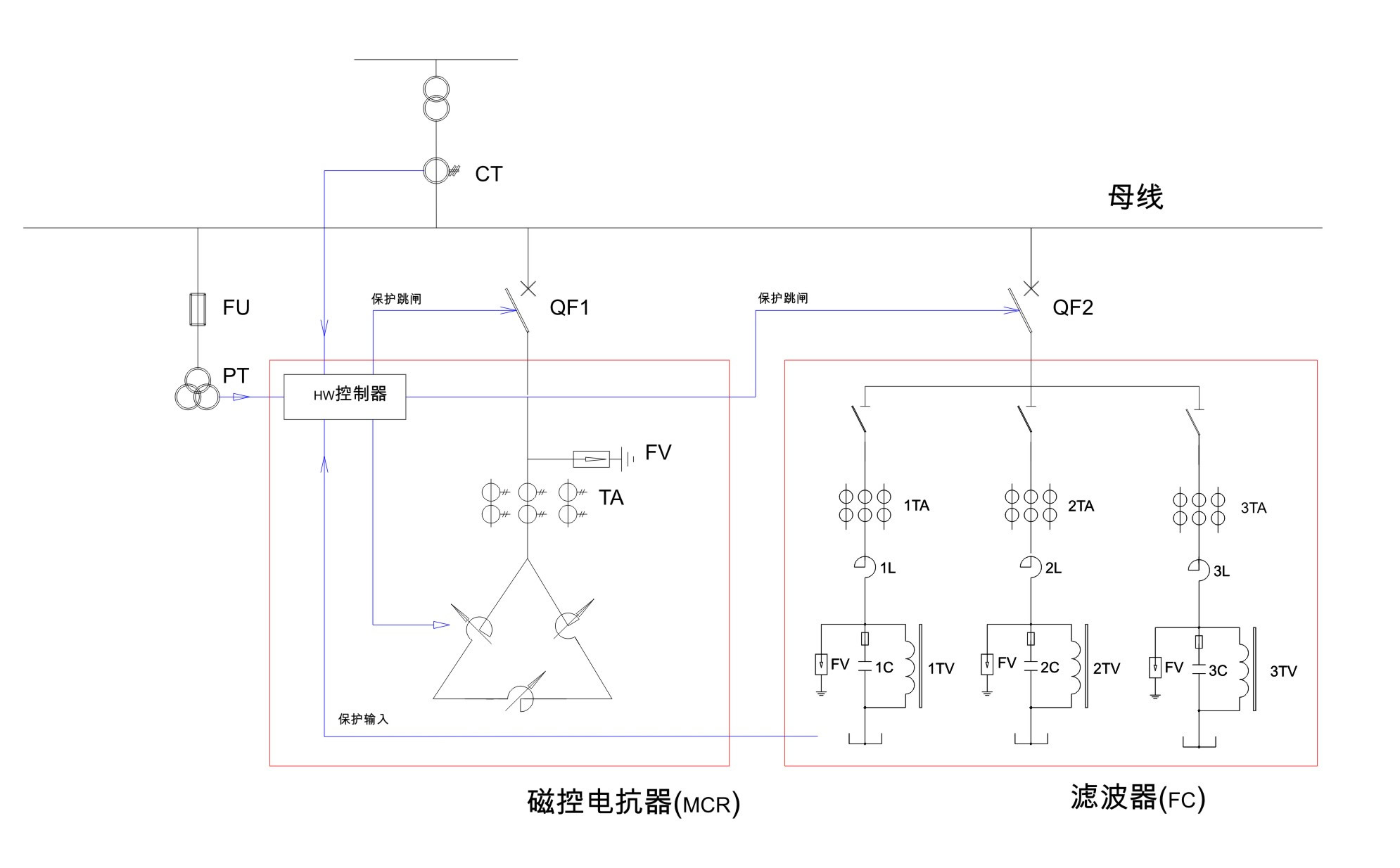

    一次系统图

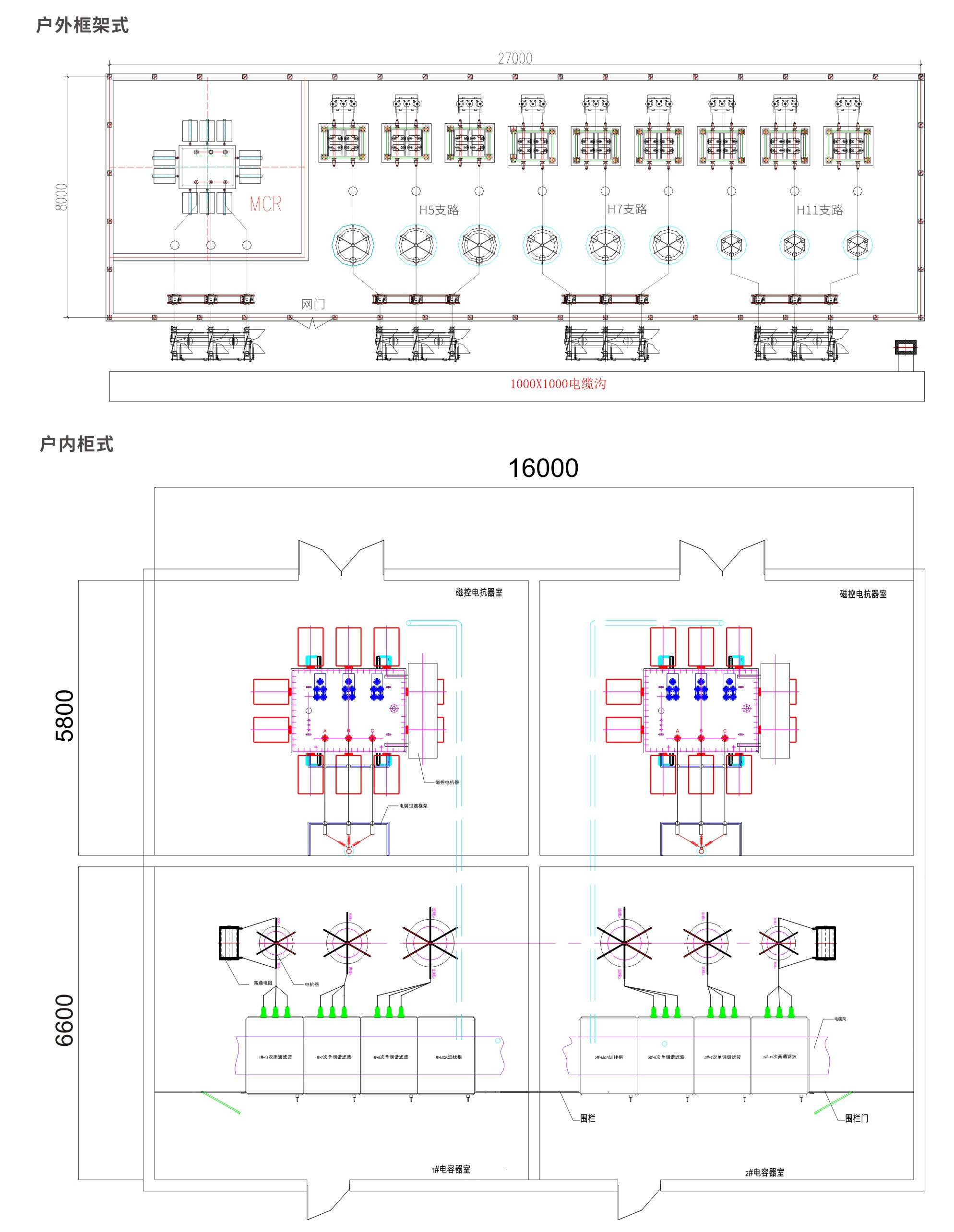

    外形示意图

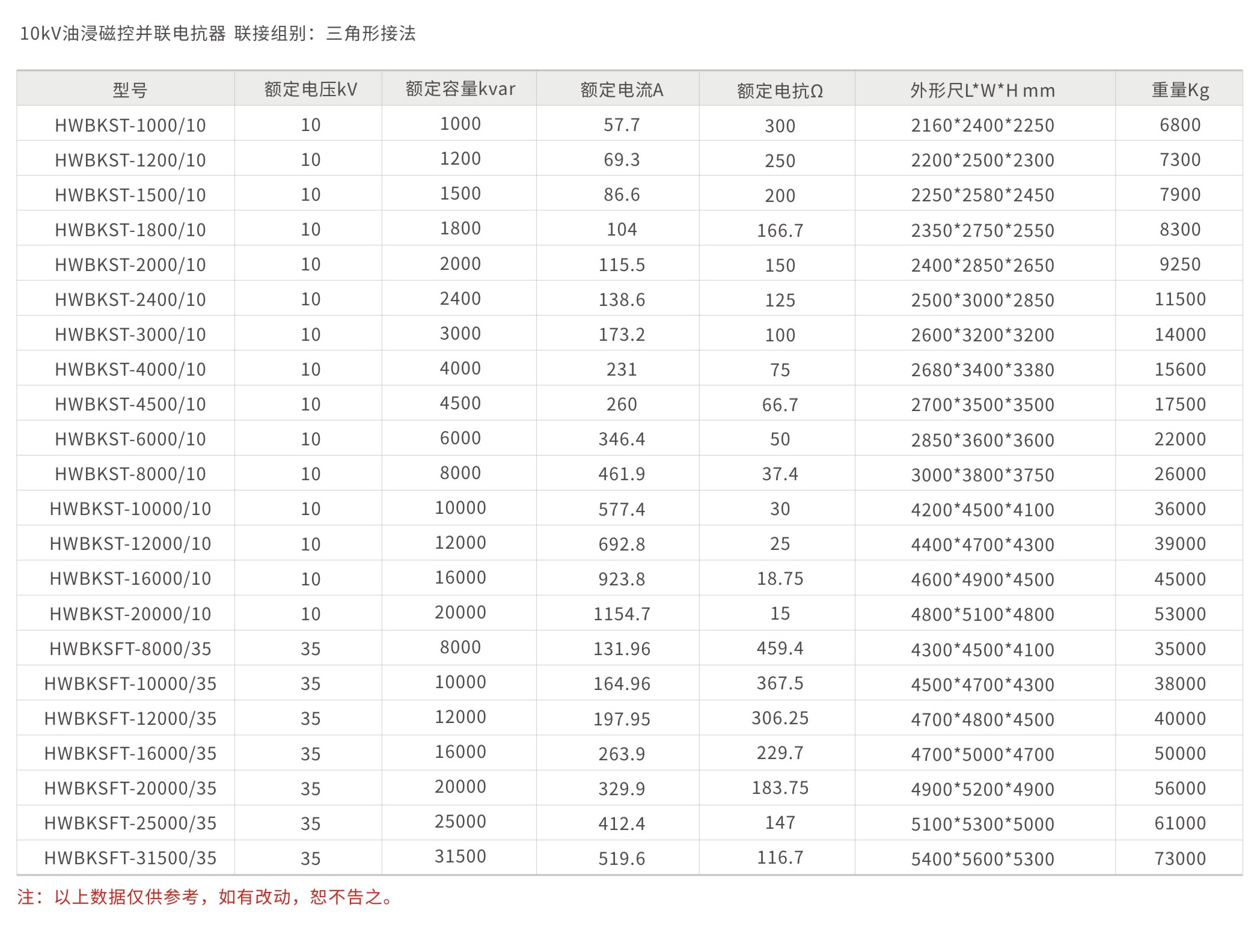

    产品选型
