hwfwz系列高压线路智能无功补偿装置适用于10千伏或6千伏配电线路中,通过对电容器的自动跟踪投切,实现对线路电压和无功的综合控制,能有效的提高线路的功率因数、降低线路损耗、改善供电线路电压质量。
销售热线:0551-65665800/13605511430
服务q q:840354005
  • 产品介绍
  • 产品介绍


    hwfwz可根据功率因数、电压以及时间来控制电容器组的投切,对电容器容量进行比较运算,选出最佳补偿的电容器进行操作,从而使配电线路的无功达到最佳平衡。装置主要由控制器、户外电流互感器、电压互感器(兼作电源)、真空接触器、电力电容器组、避雷器、柜体等部分组成。

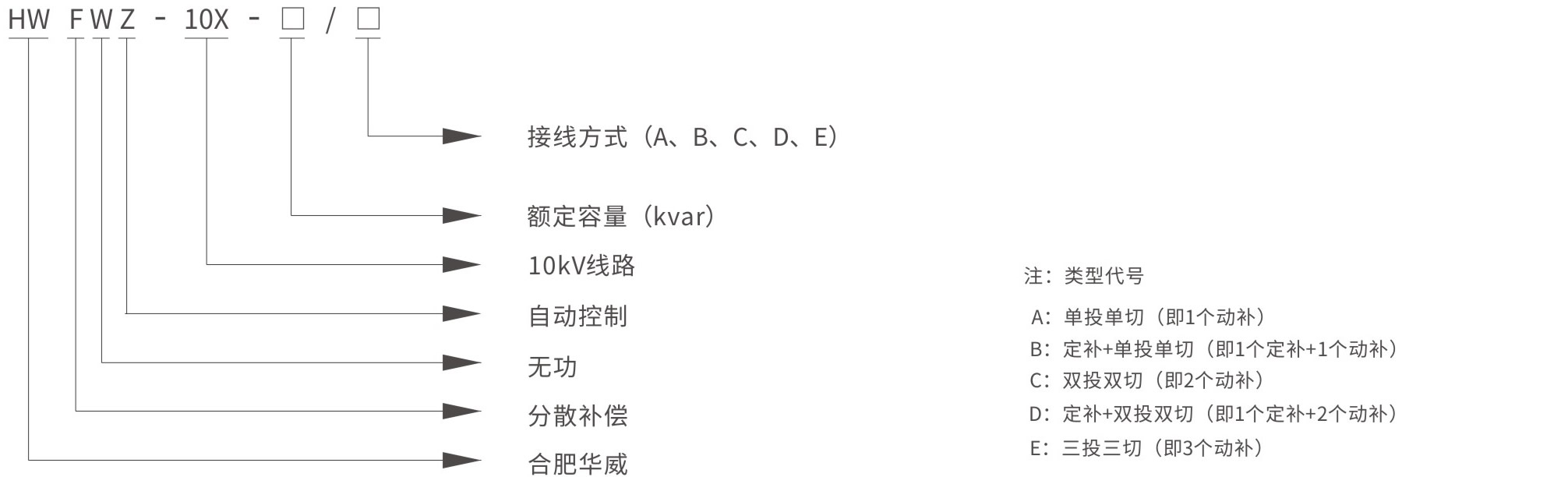

    型号说明

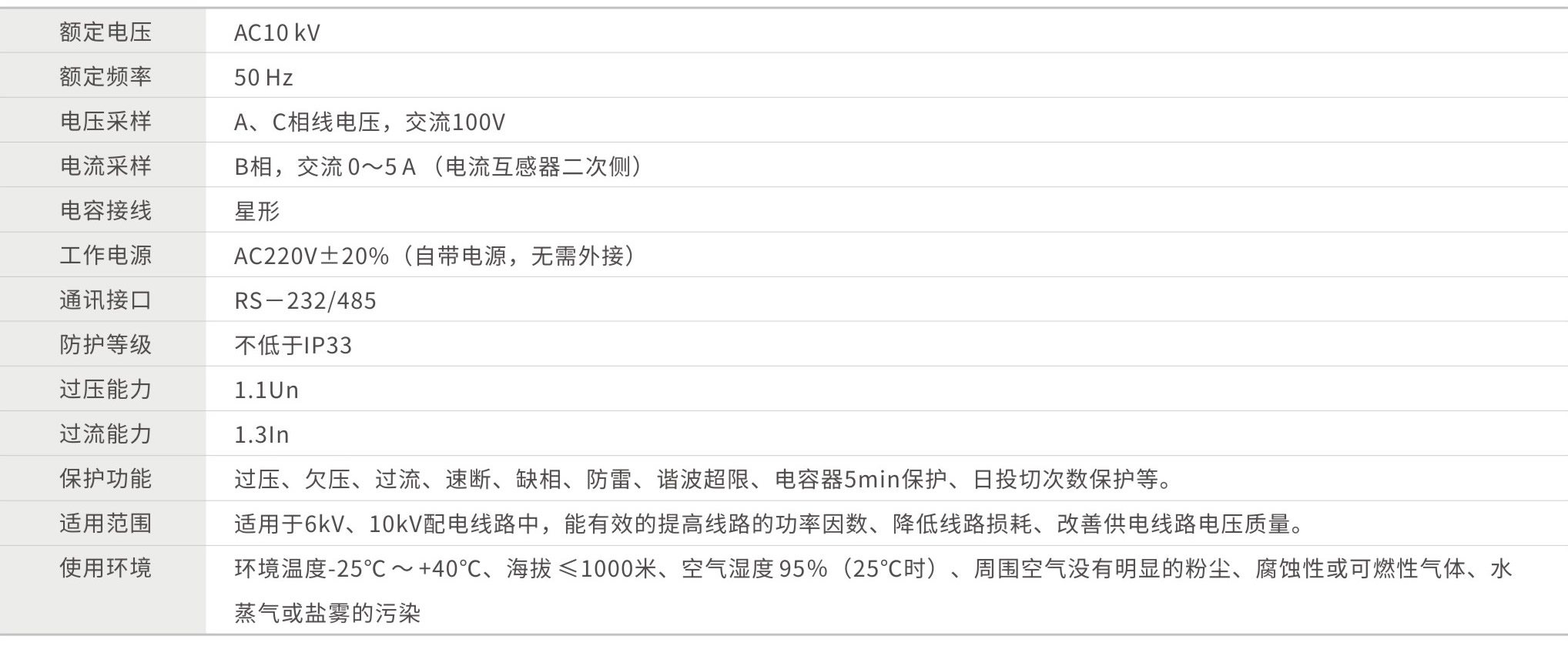

    技术参数




    功能特点


    控制方式:具有电压、时间、无功功率、功率因数等多种控制方式,可适应不同线路特点的需要;

    补偿可靠:采用反时限积分面积平滑投切电容器,无投切振荡,无补偿呆区;

    安全可靠:装置采用不锈钢喷塑箱体,全封闭一体化结构,安装方便、运行安全、外形美观、经久耐用;

    逆向补偿:可对补偿点前端(供电端)的其它配变进行适当无功补偿,使线路无功全线整体平衡,线损明显下降,同时不影响电网的无功潮流;

    运行数据:实时电网运行数据(u、1、 p、q、cosφ)进行监测、分析、统计和无线传输功能,方便用电管理;

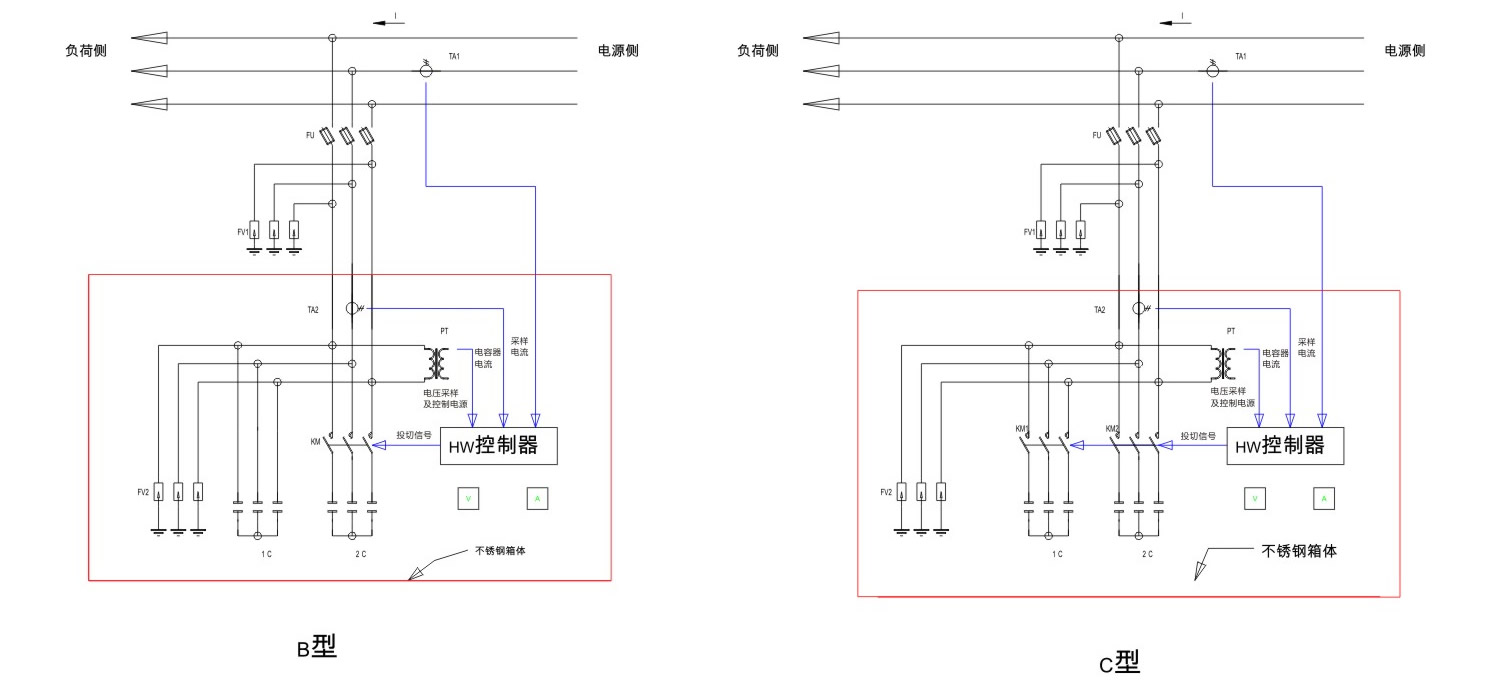

    一次系统图

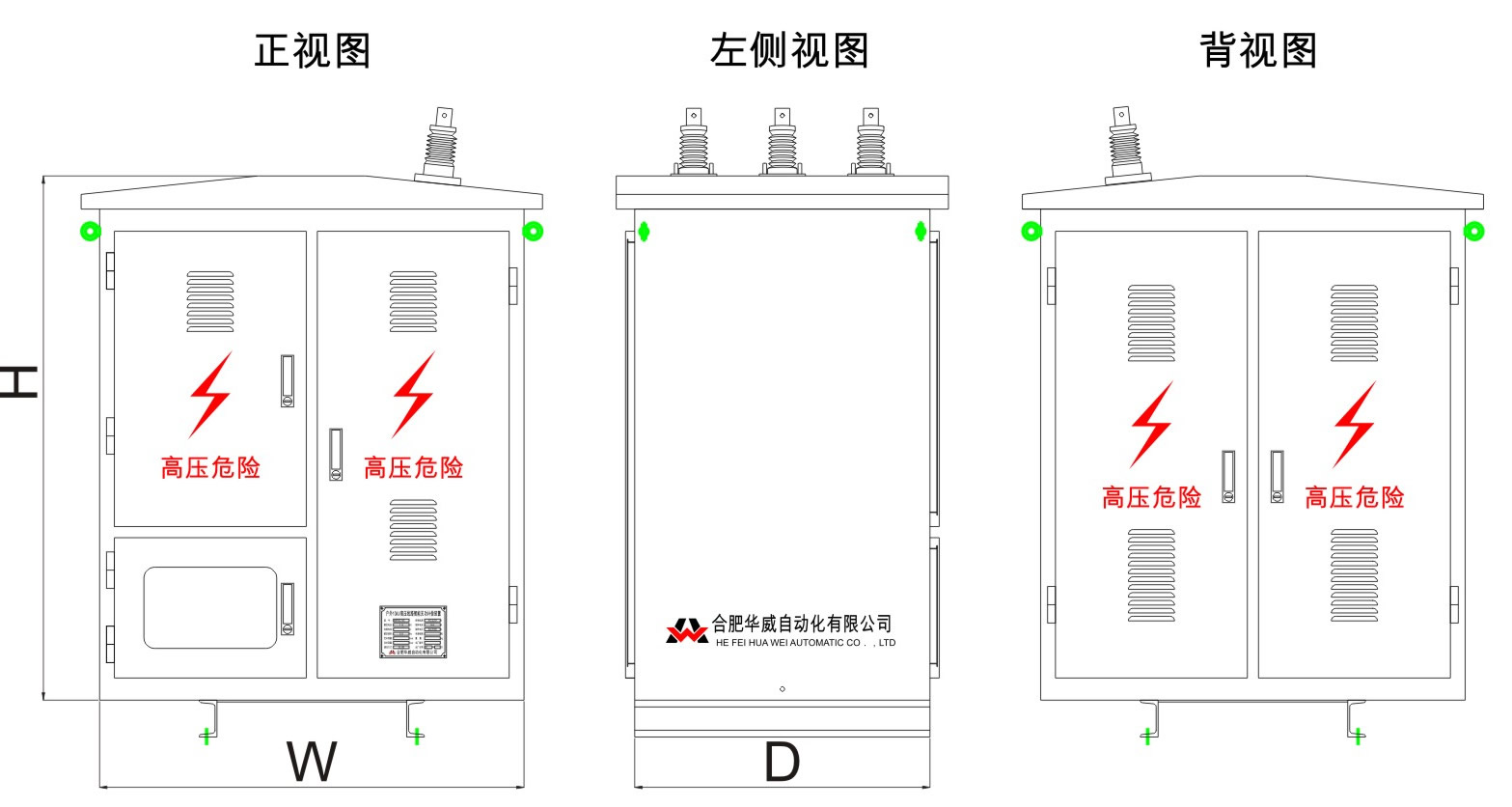

    外形示意图

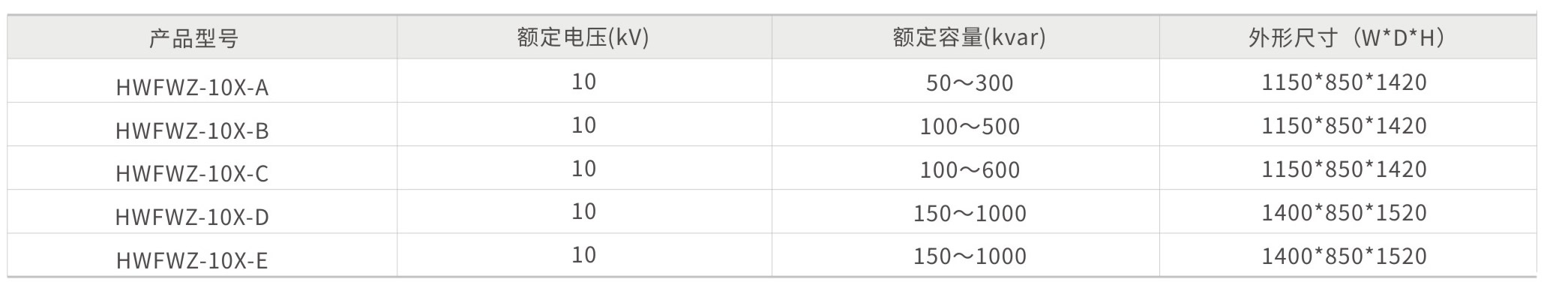

    产品选型
