产品描述

hwapm 动静态无功补偿协同控制终端（以下简称hwapm），可应用于6/10/35kv系统，支持svg、电压调节型无功补偿装置或高压分组投切补偿的混合控制；通过小容量svg的并联控制，利用有源补偿响应速度快、无级差、正负可调的特点，弥补补偿级差带来的补偿呆区，减少有载分接开关、真空投切开关的动作频次，减少开关切换对电网形成的冲击。提高补偿效果的同时，大幅增强了设备的可靠性并延长其使用寿命，实现设备的经济高效运行。

技术参数

额定电压：ac/dc 85-265v

采样电压：ac100v（a、c相）

采样电流：电流5a或1a（b相）

通信接口： rs485

控制模式：功率因数、电压无功

控制路数：4路

控制开关：svg、

安装方式：嵌入式

显示功能：电压、电流、有功、无功、功率因数

保护功能：过压、欠压、缺相、零序电压、电流、谐波含量、状态指示等非电量等保护功能

采样控制方式：单母线或双母线采样控制

配套保护单元：hwczb

使用环境： 环境温度：-25℃～ 55℃、海拔≤2000m、空气湿度＜90%、环境介质无导电尘埃

外形尺寸：宽271mm*高213.5mm*深94mm

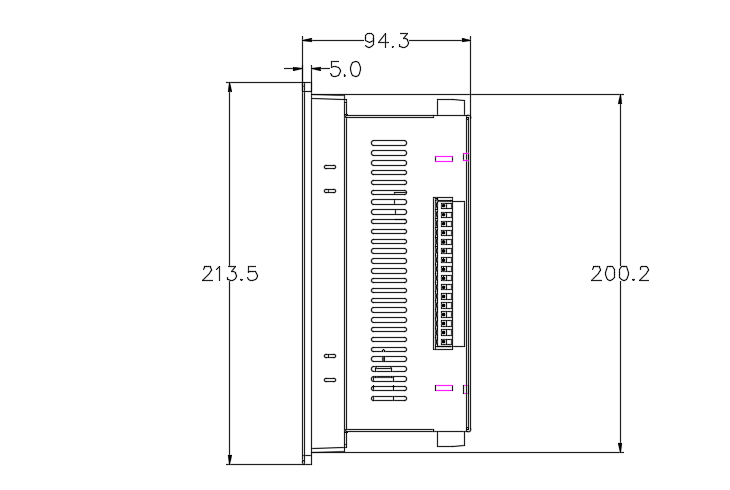

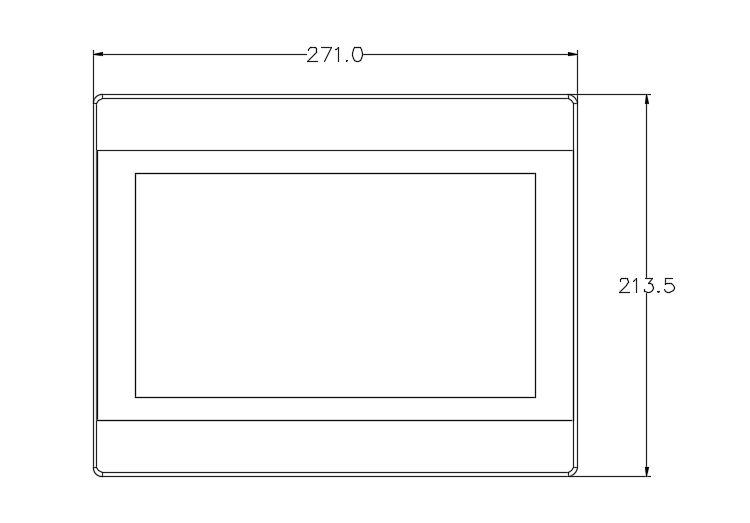

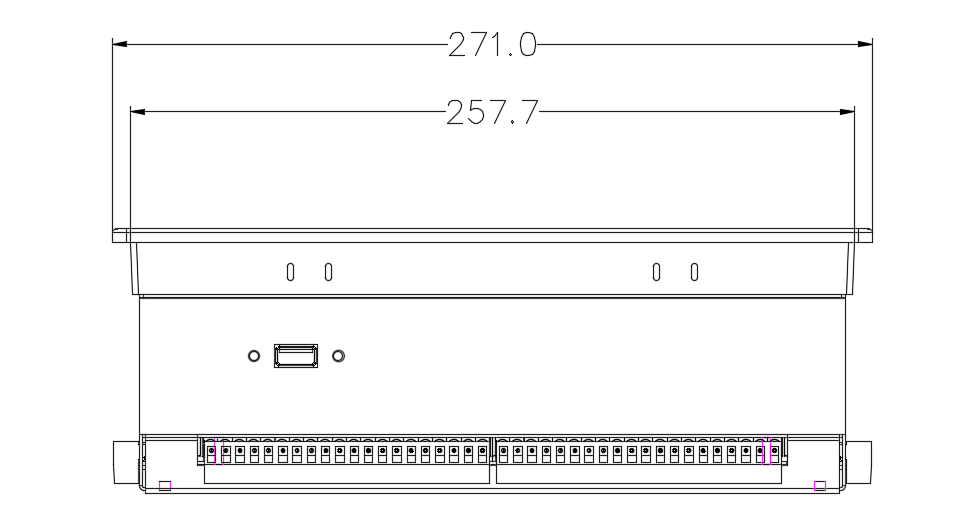

外形尺寸
